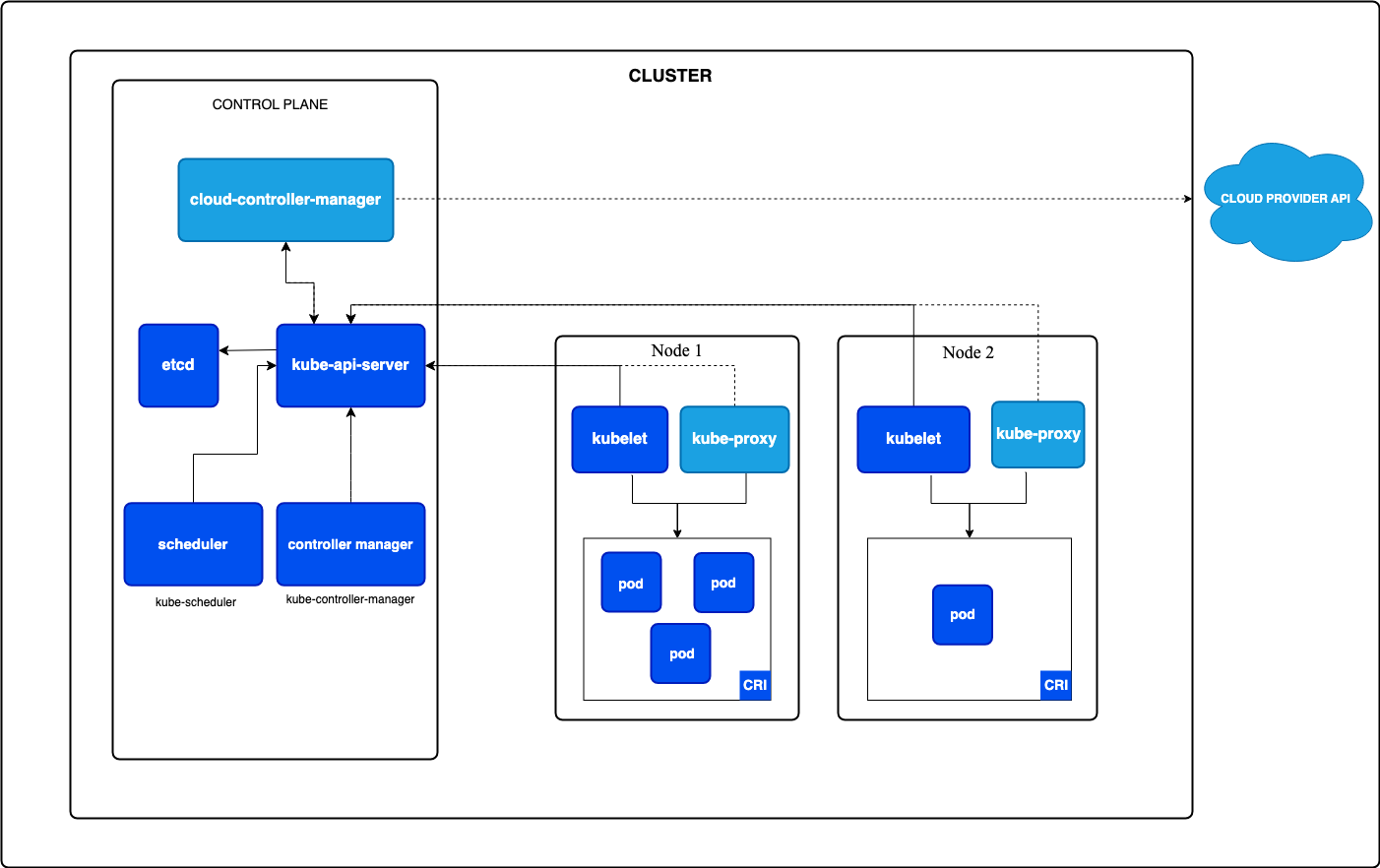

Kubernetes Cluster 간단 개념도

Kubernetes Cluster

kubernetes cluster는 control plane과 컨테이너화 된 application을 실행하는 worker node 세트로 구성된 아키텍처이다. 모든 클러스터는 pod를 실행하기 위해 최소 하나 이상의 worker node가 필요하다.

Kubernetes Node

Master Node는 Control Plane Component라 불리는 일련의 작업을 실행 합니다.

종류	Control Plane (Master Node)	Worker Node
정의	클러스터 내의 worker node와 pod를 관리하며, 의사 결정, 스케줄링 및 api 요청을 처리한다.	application을 구성하는 컨테이너 (pod)를 호스팅하는 머신이다.
역할	Manage, Plan, Schedule, Monitor Nodes	Host Application as Containers

Control Plane (Master Node) Components

Etcd Cluster

정보를 key-value 형식으로 저장하는 데이터베이스이다.

Controller Manager

여러 기능에 대한 controller들의 모음

Node Controller

말 그대로 노드를 관리한다. 클러스터에 새 노드를 온보딩 하거나, 노드를 사용할 수 없게 되거나 파괴되는 상황을 처리한다.

Replication Controller

복제 그룹에서 항상 원하는 수의 컨테이너가 실행되도록 보장한다.

Kube Scheduler

컨테이너 리소스 요구 사항, 워커 노드 용량 또는 Taint 및 허용 오차 혹은 노드 선호도 규칙과 같은 기타 정책이나 제약 조건에 따라 컨테이너를 배치할 노드를 식별한다.

Kube APIServer

클러스터 내의 모든 작업을 오케스트레이션 하는 역할을 담당한다. 외부 사용자가 클러스터에서 관리 작업을 수행하는 데 사용되는 Kubernetes API와 클러스터의 상태를 모니터링 하고 워커 노드가 서버와 통신하는 데 필요한 변경을 수행하는 다양한 컨트롤러를 노출한다.

Kube APIServer는 주기적으로 Kubelet에서 상태 보고서를 가져와 노드와 그 위에 있는 컨테이너의 상태를 모니터링 한다.

Worker Node Components

Kubelet

각 Node에서 실행되는 Agent Kube API 서버의 지시를 수신하고 필요에 따라 노드에 컨테이너를 배포하거나 삭제한다. 즉, 마스터 노드와 Node 내부 컨테이너들 사이 연락망이다.

Kube Proxy Service

Worker Node간 통신은 각 Node에 있는 Kube Proxy 서버에 의해 활성화 된다. Worker Node에서 실행 중인 컨테이너가 서로 연결될 수 있도록 필요한 규칙이 Worker Node에 적용되도록 한다.

Container Runtime Engine

컨테이너를 실행하기 위한 서비스 가장 인기있는 것은 Docker이다. (그러나 현재 표준은 아님) containerd, rkt (로켓) 등이 함께 사용된다.
